リングセッター

リングセッター・ショガーム

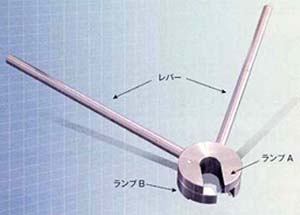

　　　　リングリリーサー

Eリング取り付け工具の革命

　弊社開発のリングセッター・リングセッターショガーム・リングリリサーは、E型止め輪（Eリング）の装脱着工具です。
　これまで容易ではなかったＥリング取付作業が、省力・安全・スピーディー,そして何よりも簡単にEリングの装脱着が可能になりました。
サイズも各種取り揃えております。
　Eリングを取り扱う製造工程での飛躍的な活躍ができると確信しております。貴社製造工程での導入をご検討ください。
　お見積り等につきましては下記メール・FAXにてお問い合わせください。

Eリング取付工具

リングセッター・リングセッターショガームはＥ型止め輪（Ｅリング）の取り付け工具として、作業効率及び安全性に優れています。
レバーを軽く握る事による連続作業を実現しました。
生産性はもとより作業者の疲労が大幅に軽減され怪我を防止します。
縦・横・斜め・全角度での装着ができます。
Ｅリング装着時、取り付け軸に横方向のストレスがかかりません。
プラスチック軸等への取り付けが可能となり機械設計の幅が広がります。

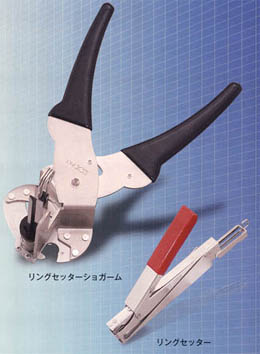

リングセッターショガーム（ＭＲＳ)

　　　　　　　　大型Ｅリング用

Ｅリングを最大７０枚程収納できます。
長い軸への取り付けが可能
Eリング取り付け下部に隙間が無くても取り付けられます。
ガイドピンにより取付溝への位置決めが容易です。

リングセッター（ＵＲＳタイプ）

　　　　　　　　小型Ｅリング用

Ｅリングを最大１５０枚程収納でき軽いタッチで作業できます。
Eリング取り付け下部に隙間が無くても取り付けられます。

機種と対応Ｅリング

型式（機種）	Ｅリング寸法				軸径
型式（機種）	d	D	H	t	A
URS-15	1.5	4	1.3	0.4	2.5
URS-20（販売休止中）	2.0	5	1.7	0.4	3.0
URS-25（販売休止中）	2.5	6	2.1	0.4	3.5
URS-30	3.0	7	2.6	0.6	4.0
URS-40	4.0	9	3.5	0.6	5.0
MRS-50S	5.0	11	4.2	0.6	6.0
MRS-50A	5.0	11	4.2	0.6	7.0
MRS-50B	5.0	11	4.2	0.6	8.0
MRS-60A	6.0	12	5.1	0.8	8.0
MRS-70S	7.0	14	6.0	0.8	8.0
MRS-70A	7.0	14	6.0	0.8	9.0
MRS-70B	7.0	14	6.0	0.8	10.0
MRS-80A	8.0	16	6.8	0.8	10.0
MRS-80B	8.0	16	6.8	0.8	11.0
